TAF – Connection Failover options





전제 사항 : Oracle Server는 RAC로 구성되어야 한다.

OCI를 이용하지 않은 Application은 TAF를 위한 특별한 기능을 제공 하지 않으며, 개발자가 Logic을 구현해야 한다.

TAF를 위한 Server Configuration은 이 문서에서 고려하지 않는다. CONNECTION TIME FAIL OVER는 이 문서에서 고려하지 않는다. 위의 사항들을 시간의 여유가 있을 경우에는 작성한다.







 TAF는 RAC를 사용하는 환경에서 가용성을 극대화 하기 위해 제공 되는 기능이며, 모든 Application을 적용하기 보다는 중요한 Application에 대해서만 적용토록 한다.

 TAF 적용시 고려 사항들







TAF에는 여러 가지 mode 및 method가 있는데, 각 Application에 적합한 TAF방법을 결정한다.





제약사항 :OCI(NET8)을 사용하는 Application에 한 해서 적용가능 하다.

만약 OCI를 사용하지 않는 Application은 Manual하게 조치해야 함. 성능 측면에서 Application Partitioning후에 TAF로 Failover는 RAC의 부담을 줄 수 있으므로 이에 대한 고려도 필요함(ping의 부하)





 TAF Application 선택 기준







 Application TAF 적용 단계 Flow













 개발 언어에 따른 TAF 사용 여부

Java, C++, etc



 TAF를 사용 가능한 Client Application Product







 특수한 사용 형태에 따른 고려사항.

Java의 Connection Pool 형태의 Connection에 대한 TAF 구현방법 모색.

OCI를 사용하지 않는 Application 은 자체적으로 Error를 탐지 하여 프로그램 내에 서 Logic으로 처리하여야 한다.







• 장애 발생 시점 시나리오












장애의 유형에 따라 TAF를 사용하는 경우와 사용하지 않는 경우를 구분하여 나누어 고려한다.





장애의 복구를 위한 시도에 대한 제한(예, 10회)을 두어 장기적인 장애시 불필요한 자원 낭비를 예방한다.



 FailOver(TAF)의 경우에 아래의 몇 가지 정보들을 잃어버리게 되므로, TAF를 적용하기로선정 된 Application내에서 잃어버린 정보에 대한 처리 Logic을 넣어야 한다.

 FailOver될 때, RAC환경 의 Global Loc에 대한 remastering 작업으로 약간의 지체 현상이 나타날 수 있다.















 OCI를 사용하는 경우의 CTF

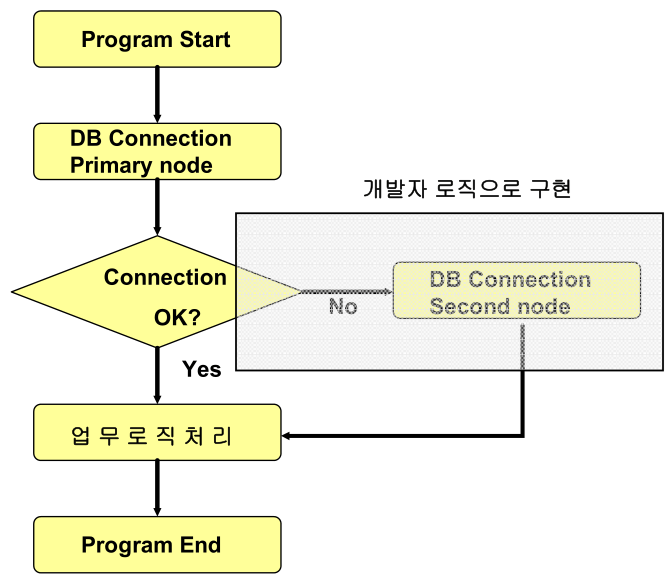

 OCI 없이 CTF 구현



 OCI를 사용하는 경우의 TAF



 OCI 없이 TAF 구현







TAF Sample 프로그램



Test환경 환경 Server : THVSD01, THVSD02

Java : Thick(OCI에서 제공되는 callback이용), Thin(Logic으로 처리)

User : oraerp01





Listener.ora 내역 내역





listener.ora(node 1)



ERP01 =

(ADDRESS_LIST =

(ADDRESS= (PROTOCOL= IPC)(KEY= EXTPROCERP01))

(ADDRESS= (PROTOCOL= TCP)(Host= td01_net)(Port= 1812)) )



listener.ora(node 2)



ERP02 =

(ADDRESS_LIST =

(ADDRESS= (PROTOCOL= IPC)(KEY= EXTPROCERP01))

(ADDRESS= (PROTOCOL= TCP)(Host= td02_net)(Port= 1812)) )





Tnsnames.ora



TAF_ERP01=

(DESCRIPTION_LIST=

(DESCRIPTION=

(FAILOVER=on)

(ADDRESS_LIST =

(ADDRESS=(PROTOCOL=tcp)(HOST=TD01_net) (PORT=1812))

(ADDRESS=(PROTOCOL=tcp)(HOST=TD02_net) (PORT=1812))

)

(CONNECT_DATA=

(SERVICE_NAME=ERP)

(FAILOVER_MODE=

(BACKUP=TAF_ERP01)

(TYPE=SELECT)

(METHOD=BASIC)

) ) )

)





TAFwithOCI.java Sample



//OCI 를 이용한 Sample로 로써 써 CallBack Class 를 이용하여 처리한다.

// You need to import java.sql and oracle.jdbc packages to use

// JDBC OCI failover callback

import java.sql.*;

import java.net.*;

import java.io.*;

import java.util.*;

import oracle.jdbc.OracleConnection;

import oracle.jdbc.OracleOCIFailover;

public class TAFwithOCI {

static final String user = “scott”;

static final String password = “tiger”;

static final String driver_class = “oracle.jdbc.driver.OracleDriver”;

static final String URL = “jdbc:oracle:oci8:@TAF_ERP01”;

public static void main (String[] args) throws Exception {

Connection conn = null;

CallBack fcbk= new CallBack();

String msg = null;

Statement stmt = null;

ResultSet rset = null;

// Load JDBC driver

try {

Class.forName(driver_class);

}

catch(Exception e) {

System.out.println(e);

}

// Connect to the database

conn = DriverManager.getConnection(URL, user, password);

// register TAF callback function

((OracleConnection) conn).registerTAFCallback(fcbk, msg);

// Create a Statement

stmt = conn.createStatement ();

for (int i=0; i<30; i++) {

// Select the ENAME column from the EMP table

rset = stmt.executeQuery (” select to_char(sysdate,’YYYY MM DD HH24:MI:SS’)|| ” +

” ‘[‘||instance_name||’][‘||host_name||’]’ from v$instance “);





TAFwithOCI.java Sample



// Iterate through the result and print the employee names

while (rset.next ())

System.out.println (rset.getString (1));

// Sleep one second to make it possible to shutdown the DB.

Thread.sleep(1000);

} // End for

rset.close();

stmt.close();

conn.close();

} // End Main()

} // End class jdemofo

/* * Define class CallBack */

class CallBack implements OracleOCIFailover {

// TAF callback function

public int callbackFn (Connection conn, Object ctxt, int type, int event) {

/*********************************************************************

* There are 7 possible failover event

* FO_BEGIN = 1 indicates that failover has detected a

* lost conenction and faiover is starting.

* FO_END = 2 indicates successful completion of failover.

* FO_ABORt = 3 indicates that failover was unsuccessful,

* and there is no option of retrying.

* FO_REAUTH = 4 indicates that a user handle has been re-

* authenticated.

* FO_ERROR = 5 indicates that failover was temporarily un-

* successful, but it gives the apps the opp-

* ortunity to handle the error and retry failover.

* The usual method of error handling is to issue

* sleep() and retry by returning the value FO_RETRY

* FO_RETRY = 6

* FO_EVENT_UNKNOWN = 7 It is a bad failover event

*********************************************************************/

String failover_type = null;

switch (type) {

case FO_SESSION:

failover_type = “SESSION”;

break;

case FO_SELECT:

failover_type = “SELECT”;

break;

default:

failover_type = “NONE”;

}



switch (event) {

case FO_BEGIN:

System.out.println(ctxt + “: “+ failover_type + ” failing over…”);

break;

case FO_END:

System.out.println(ctxt + “: failover ended”);

break;

case FO_ABORT:

System.out.println(ctxt + “: failover aborted.”);

break;

case FO_REAUTH:

System.out.println(ctxt + “: failover.”);

break;

case FO_ERROR:

System.out.println(ctxt + “: failover error gotten. Sleeping…”);

// Sleep for a while

try {

Thread.sleep(100);

}

catch (InterruptedException e) {

System.out.println(“Thread.sleep has problem: ” + e.toString());

}

return FO_RETRY;

default:

System.out.println(ctxt + “: bad failover event.”);

break;

}

return 0;

}

}





TAFwithLogic.java Sample



// 장애에 대한 처리를 Application 에서 Logic으로 처리한다 으로 처리한다

import java.io.*;

import java.util.*;

import java.sql.*;

import java.text.*;

public class TAFwithLogic

{

public static void main( String[] args ) throws Exception

{

DriverManager.registerDriver( new oracle.jdbc.driver.OracleDriver() );

Connection conn = null;

Statement stmt = null;

//while ( true )

for(int i = 1; i < 100; i++)

{

if ( conn == null )

try

{

conn = DriverManager.getConnection( “jdbc:oracle:oci8:@TAF_ERP01”, “apps”, “apps” );

System.out.println ( “[” + DateFormat.getDateTimeInstance().format( new java.util.Date() ) +

“] Connection Success” );

}

catch ( SQLException e )

{

System.out.println ( “[” +

DateFormat.getDateTimeInstance().format( new java.util.Date() ) + “] Connect FAIL!!” );

System.out.println( e );

Thread.sleep( 1000 );

continue;

}

try

{

stmt = conn.createStatement();

//ResultSet rs = stmt.executeQuery( “select sid froM v$session” );

ResultSet rs = stmt.executeQuery(

” select to_char(sysdate,’YYYY MM DD HH24:MI:SS’)|| ” +

” ‘[‘||instance_name||’][‘||host_name||’]’ from v$instance ” );

rs.next();

System.out.println(rs.getString(1));

stmt.close();

Thread.sleep( 1000 ); // wait 1 second

}

catch ( SQLException e ) // SQL 수행중에 Error가 발생하 가 발생하 면 다시 접속한다 한다.

{

System.out.println ( “[” +

DateFormat.getDateTimeInstance().format( new java.util.Date() ) + “] Select FAIL!!” );

System.out.println( e );

conn = null;

}

}

}

}
